| 产品参数 | |
|---|---|
| 产品价格 | 电议 |
| 发货期限 | 电议 |
| 供货总量 | 电议 |
| 运费说明 | 电议 |
| 厂家 | 上沅 |
| 品牌 | 上沅 |
| 规格 | 齐全 |
| 加工方式 | 焊接 |
| 颜色 | 灰色 |
| 材质 | Q345 |
产品优势图

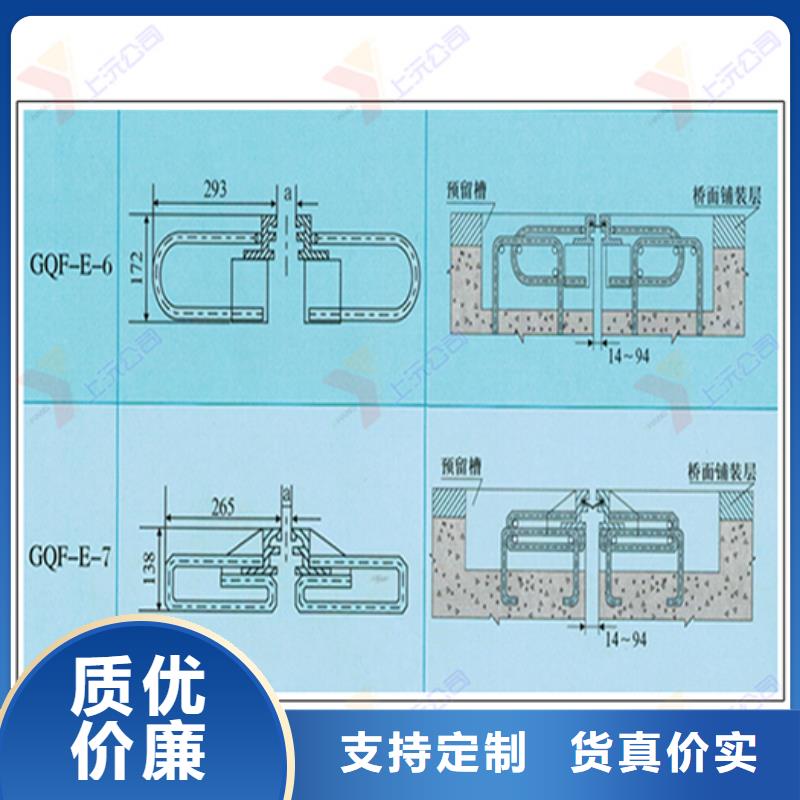

主要材料：钢质边梁：采用 16Mn 钢轧制，剖面呈c形。密封胶条：采用氯丁或三元乙丙橡胶制造，具有良好的耐老化、耐曲挠性能。锚固件：有锚钉、锚环、锚板结构三种，公路桥梁工程师可根据桥面板设计厚度选，大家可以参考：C型的分类及产品适用GQF-E 型伸缩缝是适用于设计荷载为汽超 20 挂超120 级的直桥、弯桥、斜桥、坡桥等公路和城市桥梁。 由于它采用钢质边梁、鸟形橡胶密封条和锚固构件组成。在桥梁梁体因温差等因素引起位移时，机械固定在边梁沟槽中的橡胶密封条能自由折迭伸缩。起到防水防尘作用。行驶车辆的冲击力，通过边梁和焊接的锚固构件传递到桥梁结构中。该型适用于伸缩量 0～80mm 的桥梁。
选定伸缩缝规格尺寸选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。与接缝平行的矢量：△Lp=△L.cosβ；与接缝垂直的矢量：△Lr=△Lr.sinβ式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角β=45゜ ∽135°△Lr是选用伸缩缝规格的依据， △Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交40°，按公式计算△Lr=73mm,△Lp=61mm选用本型号的伸缩缝是适用的。同时要注意，胶条以中部为准，水平错动量在前后两个方向都是不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。设计时，如带有人行道，防撞墙结构的，必须将设计角度，尺寸数据提供给本厂，便于工厂按设计要求整体制造。
产品案例
公司实力
施工不当：施工过程中，梁端GQF-RG型桥梁伸缩装置间距没有按设计要求完成，人为地放大和缩小，定位角钢位置不正确，致使伸缩装置不能正常工作。这样会出现下列情况：由于缝距太小，橡胶GQF-RG型桥梁伸缩装置因超限挤压凸起而产生跳车；由于缝距过大，荷载作用下的剪切力以及车辆行驶的惯性，会将松动的GQF-RG型桥梁伸缩装置橡胶带出定位角钢，产生了另一类型的跳车。施工时伸缩装置的锚固钢筋焊接的不够牢固，或产生遗漏预埋锚固钢筋的现象，给GQF-RG型桥梁伸缩装置本身造成隐患；施工时伸缩装置安装的不好，桥面铺装后GQF-RG型桥梁伸缩装置浇筑的不好，使用过程中，在反复荷载作用下致使GQF-RG型桥梁伸缩装置损坏。连续缝设置不够完善：为了减少GQF-RG型桥梁伸缩装置，现在大量采用连续梁或连续桥面。桥面连续就需设置连续缝，目前连续缝的设置不够完善，致使连续缝破损，而产生桥面跳车。桥面连续缝处，变形假缝的宽度和深度设置得不够规范，不够统一，这也不同程度地影响着连续缝的正常工作。
上沅工程技术(宁波市分公司)是一家专注于 固定支座的大型企业。生产工艺严格按照ISO9001质量管理体系，产品质量得到可靠的保障。本公司一贯以“高质量的产品、合理的价格、良好的信誉服务”为基本原则。真诚的期待成为您忠实的朋友和合作伙伴，共创互惠双赢的未来！
