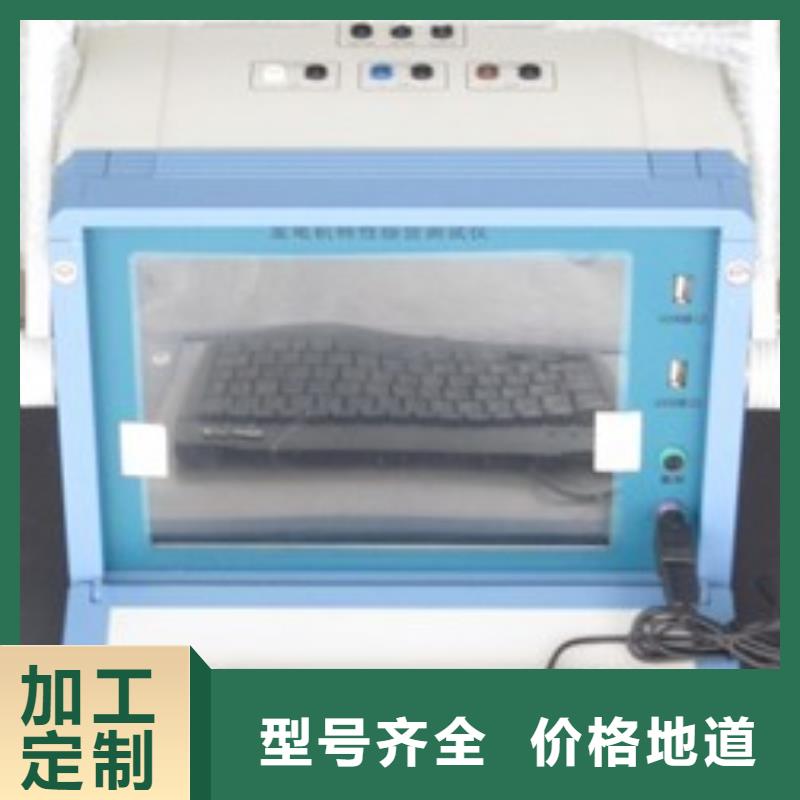

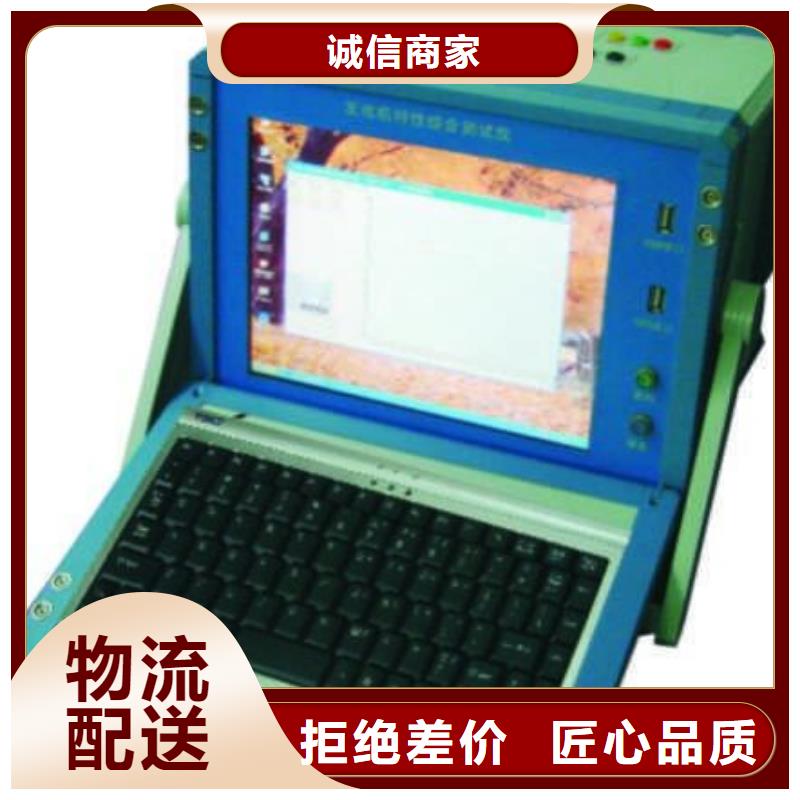

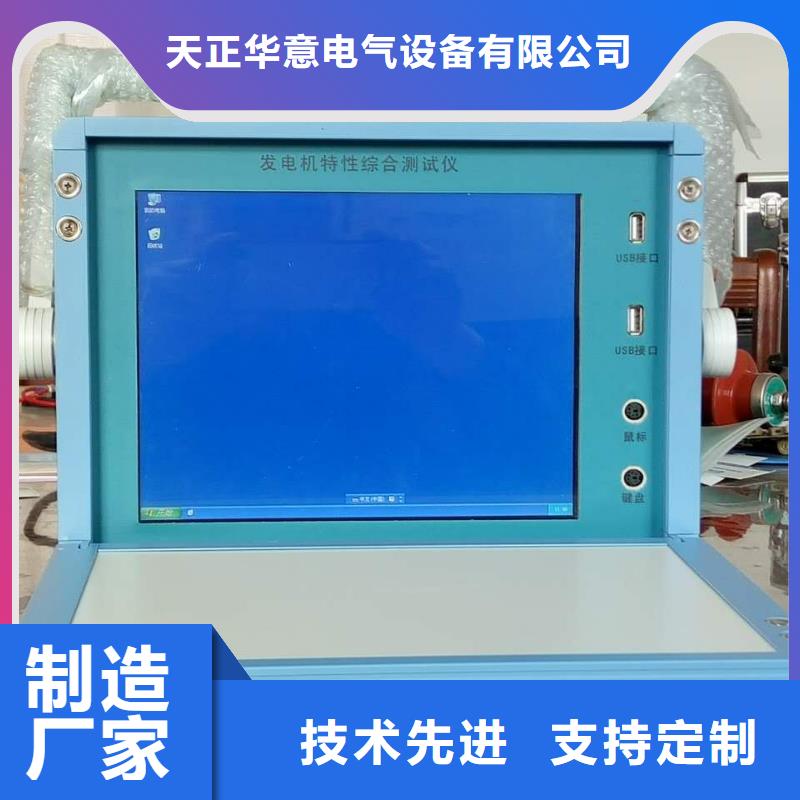

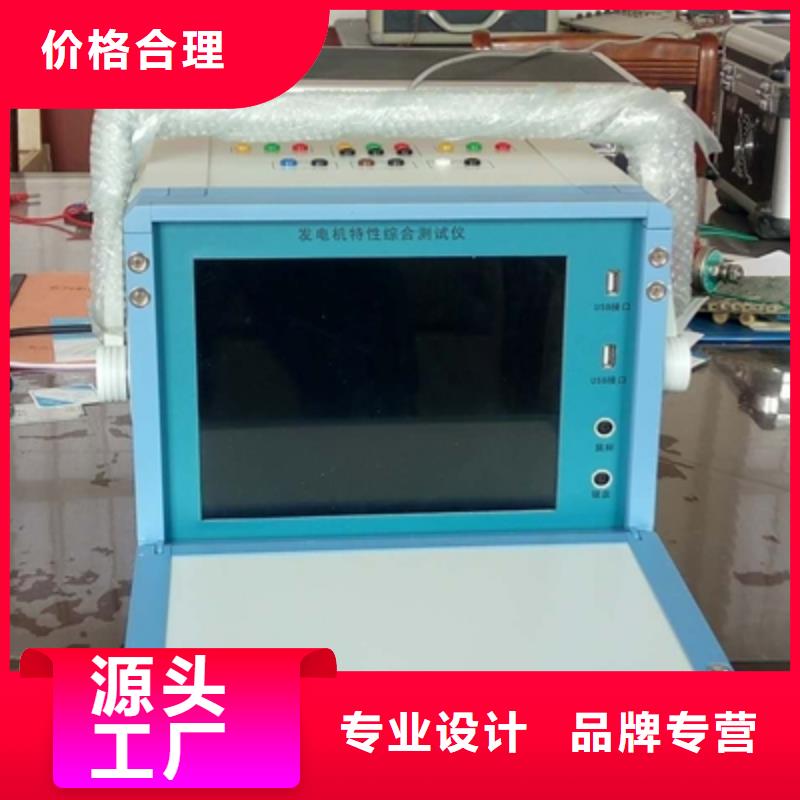

发电机特性综合测试仪当选择人工启动方式时，可在试验开始前倒数读秒5、4、3、2、1，当读到2时点击试验界面上的启动按钮，系统开始自动记录试验数据。当选择自动启动方式后，点击启动按钮，系统测量参数在0.1秒的变化量，当达到设定值时，系统开始记录数据，并适当保留采样前的一些数据，便于分析。当试验记录完成后，点击试验完成按键，并点击菜单中文件→保存数据。在进行发电机空载、短路试验时，纵坐标和横坐标的取值范围是按试验时，试验值与对应额定值的比值来大致选取。比如：纵坐标选用1.3，则表示纵坐标显示的值为定子电压（或电流）额定值的1.3倍；同样横坐标也是这样表示的。在进行发电机灭磁、零起、10％阶跃试验时，纵坐标的取值范围是按试验时，试验值与对应额定值的比值来大致选取。横坐标的取值是按试验的持续时间大致取值。七、数据分析调入波形 选择好要做试验的机组后，如果是分析已做过的试验数据，在试验界面的菜单中选择文件→打开数据，在数据列表中选择要分析的试验数据。选择后，可连续点击过程重现键，试验曲线会依次画出；也可直接点击任务→显示曲线。对比波形 当您需要对比分析同一机组的不同次试验数据时，可在菜单中任务→曲线对比，在数据列表中选择要对比的试验数据。录入数据 当您需要记录该机组的历史数据时，在试验界面的菜单中选择文件→录入数据，这时软件会提示您选择所要录入的试验类型，在选择完毕后，继续选择所要录入的参数、数据量、日期等，在数据编辑栏中添入试验数据，退出。编辑数据 当您录入完数据后，可通过调入波形查看所录入数据的正确性，如果曲线的走势与以前的试验曲线不符，则在录入数据时有误，这时可通过编辑数据来修正。方法如下，在试验界面的菜单中选择文件→编辑数据，这时则会出现数据编辑栏，改正录入有误的数据，保存、退出。饱和系数 你也可在试验界面的菜单中选择分析→饱和系数（短路比）来分析发电机空载时的饱和系数，也可分析发动机的短路比（短路比计算时，要选择同一机组的空载数据和短路数据）。对于发电机短路比的计算，需要选择同一次试验的空载数据和短路数据，系统会自动计算出短路比。对于发电机饱和系数的计算，需要选择试验曲线起始阶段合适的两点，便于系统依此斜率来计算饱和系数。
