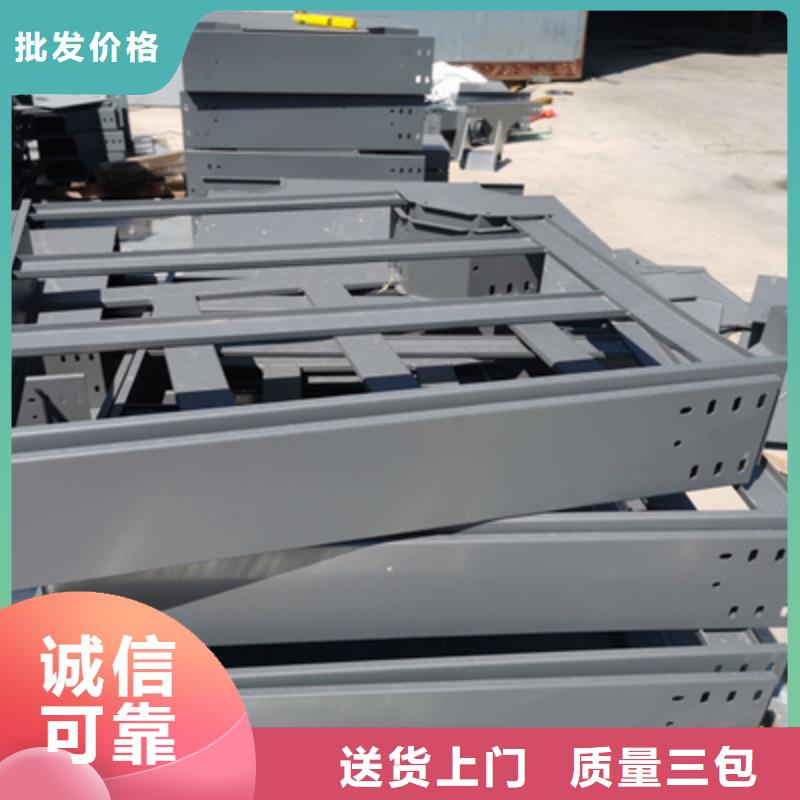

电缆沟内安装(砌筑专门的沟渠，内设支架，可放置电缆，;走电缆桥架。般建筑物的低压电缆都敷设在电缆桥架上。大概来说电缆桥架是金属制作的扁长连续的盒子状物体，固定在建筑物上，电缆敷设在桥架内，可以得到固定和保护。桥架大概有种形式槽式梯级式托盘式，使用的材质般为热镀锌板铝合金等般电缆很少直接敷设在电缆支架上，而是设在桥架内，桥架再通过支吊架固定在墙柱楼板上(电缆沟内就有直接将电缆放在支架上的，防火桥架般是预制在沟壁上的角铁之类的。电缆桥架是一种建筑材料，主要是用做为各种各样房屋建筑和地下综合管廊之间的一个桥梁结构，电缆桥架的型式也是多种多样的的，核心分成槽式、托盘式和梯平台式、槽式桥架这些，该建筑材料是由支撑架、托臂和安裝配件等构成。型式简易,造型设计美观大方、配备灵便和检修便捷等特性,所有零件均需开展热镀锌解决。桥架生产厂家欢迎您！电缆桥架是智能建筑的弱电系统,电缆桥架分为槽式、托盘式和梯架式等结构，由支架、托臂和设备附件等组成。选型时应留心桥架的全部零部件是否符合系列化、通用化、标准化的成套要求。

具体做法及尺寸如下图：（6）2.2桥架及安装（7）确定方向——确定桥架的宽度——确定安装方式——桥架安装、桥架跨接地线连接、支架接地扁钢连接、固定——电缆敷设、接地——试验检测——盖板安装。（8）（1）确保桥架横平竖直弯头制作时，桥架角度等于135度。（9）详细工艺附图：（10）下三通漏斗下翻式直角（11）内直角型侧三通漏斗型（12）（2）依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产，全部配件做防腐处理。支架采用不锈钢螺栓固定。桥架水平安装其支架间距为2米，线槽垂直安装时，间距为1.3米，分支处为0.5米。支吊架安装应保证桥架的水平度或垂直度符合要求。（13）详细工艺附图：（14）侧三通剖面图（15）（3）桥架末端做好封口，桥架之间连接缝隙不能超过2mm（16）详细工艺附图：（17）（4）桥架支架必须用跨接地线连接，采用TZX-2-4编制铜线连接，每个10采用TZX-2-16编制铜线层间相连后与接地干线相连。防火桥架（18）（5）桥架连接时，螺杆向外不能使螺丝出现在桥架里面，桥架跨接线连接时，方向一致（19）详细工艺附图：（20）（6）直线段钢制桥架长度超过30m，设热胀冷缩补偿装置，可采用伸缩板进行补偿处理，金属线槽跨越建筑物变形缝时设置补偿装置（21）详细工艺附图：（22）（7）照明配电室、环控电控室桥架制作及支架制作方案（23）详细工艺附图：（24）（8）隧道风机风机桥架制作方案
