真空度开关测试仪一般结构要求。6.1.1真空断路器应配用规定型号的真空灭孤室。配用的直空灭孤室型号在产品技术条件中规定。真空灭孤室上应有性的出厂编号。6.1.2用以装配真空断路的真空灭孤室内的气体压力应低于1.33×10-3Pa6.1.3真空断路的允许贮存期不短于15年。（以下内容从略。）附录B：中华人民共和国行业标准10～35KV户内高压真空断路器DL403－91订货技术条件1范围范围1.1 适用范围本订货技术条件适用于额定电压为10～35KV，频率为50Hz的三相和单相户内高压真空断路器（以下简称真空断路器）及其配用的真空开关管（简称开关管，又称灭孤室）。该产品主要用于交流配电系统变电站内的保护和控制，以及工矿企业变电站、电气列车等频繁操作的场所。1.2 引用的标准真空断路器除满足GB1984《交流高压断路器》、DL402《交流高压断路器订化技术条件》外，还应符合本技术条件的规定。其基本试验要求和方法尚应满足下列标准的规定：GB3309《高压开关设备常温下的机械试验》；GB311.1《高压输变电设备的绝缘配合》；GB11022《高压开关设备通用技术条件》；GB763《交流高压电器在长期工作时的发热》；GB2421～2424《电工电子产品基本环境试验规程》；GB2706《交流高压电器动、热稳定试验方法》；1.3 使用环境条件（以下内容从略）。2额定参数（中间内容从略）。中华人民共和国能源部1991－03－06批准 1991－08－01实施2.13真空开关管（即灭孤室）的有效期15～20年。在允许期之末，真空开关管的真空度不得大于6.6×10-2Pa。注：有效期包括储存期和使用年限，此时间从真空断路器出厂（真空断路器制造厂）之日算起。2.14额定参数配合（以下内容从略）。真空度开关测试仪3结构和技术要求（以下内容从略）。4试验项目、试验方法与检验规则（中间内容从略）。4.14.5储存期的检查在规定的使用有效期内，开关管内的真空度不得高于6.6×10-2Pa。。检查储存期的方法是：将开关管置于磁控真空计中，记下测得的真空度值Pn，静置tnd后，复测其真空度值Pn＋1由下式计算储存期T（a）tn值根据需要确定，但不得少于7d。注：使用本式计算储存期应注意排除吸附作用和无件排所作用对真空度的影响。5出厂检验（以下内容从略）。6标志、包装、运输和保管（以下内容从略）。

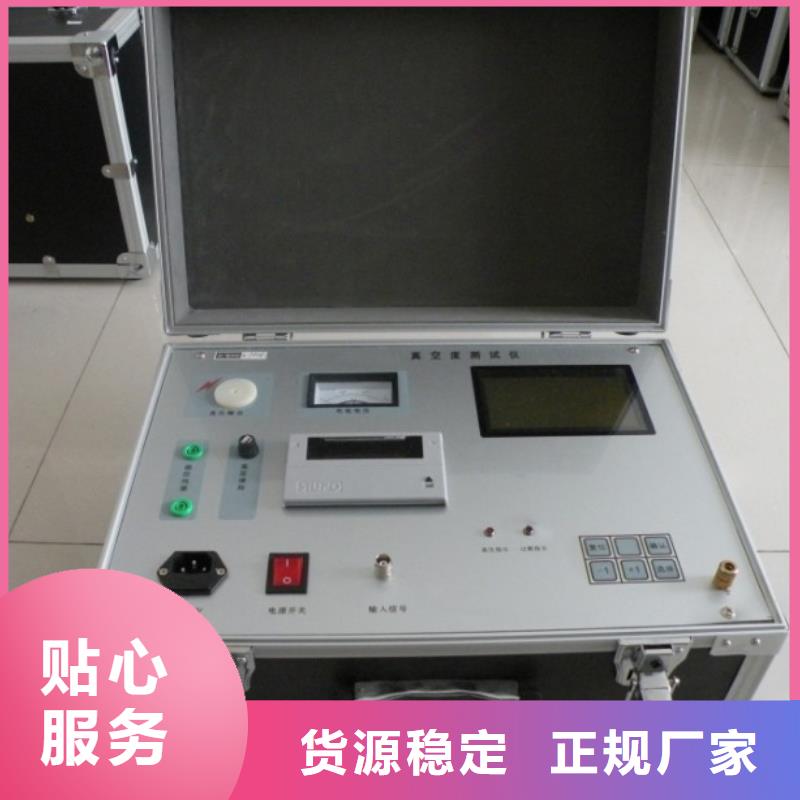

真空度开关测试仪检漏时应注意真空管外是否擦拭干净并烘干。若真空管已严重泄露，可不必进行真空度定量测试，若检漏合格，则再进行定量测试。4、进行测试：按测试键后，测试仪首先显示电场电压与磁场电压并进行自动充电过程。当两电压达到一定值后，测试仪自动将电场电压和磁场电压加到真空管及励磁线圈上，同时自动启动测试分析程序，显示被测真空管的测试结果并自动对仪器内部电容进行放电。（显示结果：3.26E-4Pa即为3.26×10－4 Pa帕斯卡）本仪器的小测量值为1.06×10-5Pa，如果被测真空管真空度优于此值，显示结果仍为1.06×10-5Pa。对真空断路器而言，说明真空泡真空度完好，记录测试结果时可记为＜10-5 Pa。如真空度大于6.6×10-2Pa，则该真空泡不合格。在多次对同一真空管进行测试时，相邻两次的测量时间间隔不要少于10分钟。同时关闭仪器电源，将离子电流线夹与高压输出端线夹短接，残存高电压，然后进行下次测试。否则，由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。5、消弧放电：按检漏键进行检漏，将磁场电压降低，动作完成后按复位键，然后关机。将高压输出端大夹子对地放电，或用放电棒轻碰高压夹所夹真空管端，或将离子电流夹与高压端线夹短接，残余高电压及试验过程中所产生的静电。五、详细实验步骤1、确保真空断路器与外界绝缘,实验时不产生泄露与反向充电。
