| 产品参数 | |
|---|---|
| 产品价格 | 电议 |
| 运费说明 | 电议 |
| 品牌 | 世瑞新材 |
| 发货期限 | 当天发货 |
| 运输费用 | 厂家承担 |
| 货物材质 | 聚乙烯 |
| 供货总量 | 2000米 |
| 货物规格 | φ800×30mm/φ860×30mm |
| 产地/厂商 | 洛阳/世瑞 |
| 连接方式 | 链条/抱箍 |
| 货物颜色 | 橘黄色 |
新型逃生管道逃生系统介绍：
一种隧道施工事故中管道逃生系统，在离施工隧道的开挖掌子面一定距离的位置设置棚架，棚架与逃生管道的一端连接;通常距离开挖掌子面不大于26米，台阶法施工时不大于21米。逃生管道的另一端靠近施工隧道的二级衬砌段。本实用新型提供的一种隧道施工事故中管道逃生系统。
公司是一家专业研发、生产、销售逃生管,逃生管道,隧道逃生管道,逃生管道,新型隧道逃生管道,轻型隧道逃生管道,逃生管道,悬挂式逃生管道等物资及配套设备的企业。公司研发的新型逃生管重量轻、抗冲击、耐压韧性好，拆装搬运方便、设计合理，荣获多项技术，被中交、中铁、中隧、路桥集团公司项目部认可品牌！
从事研发、生产公路隧道逃生管道、铁路隧道逃生管道、高分子隧道逃生管道、新型隧道逃生管道、塑料隧道逃生管道、隧道施工应急救援逃生管道的生产厂家，隧道逃生管道价格实惠，隧道逃生管道规格品种齐全，欢迎前来批发购买！
隧道逃生管道种类：
新型隧道逃生管道、聚乙烯隧道逃生管道、高分子隧道逃生管道三种。
隧道逃生管道的规格：
Φ630*30mm Φ800*30mm Φ820*8mm Φ1020*10mm
隧道逃生管道的连接方式：
1、抱箍连接
2、链扣连接
3、吊环链条连接
4、过渡弯头连接
隧道逃生管道的重量：
1、新型隧道逃生管道 Φ820*8mm 170kg/m
2、聚乙烯隧道逃生管道 Φ800*8mm 72.5kg/m
3、高分子隧道逃生管道 Φ800*8mm 69.5kg/m
轻型逃生管道连接部件设计
轻型逃生管道在符合人体工程学原理、兼顾牢固性的同时，还需满足隧道施工应急逃援功能性要求，连接方式简单、拆捉便。因此，对轻型逃生管道采用抱箍连接，每根端部有孔，并在端部设有加强护层，连接部件有钢丝绳、铁链及其端部挂钩。为了在隧道发生坍塌事故时，相关人员方便在逃生管道中攀爬，在通道周向每隔120M栓系一根攀爬绳。
1、轻型逃生管道链扣连接
2、轻型逃生管道环型抱箍连接
3、需要有二级台阶的话还可以采用135°过渡弯头进行连接
轻型逃生管道可靠性验证
试验目的

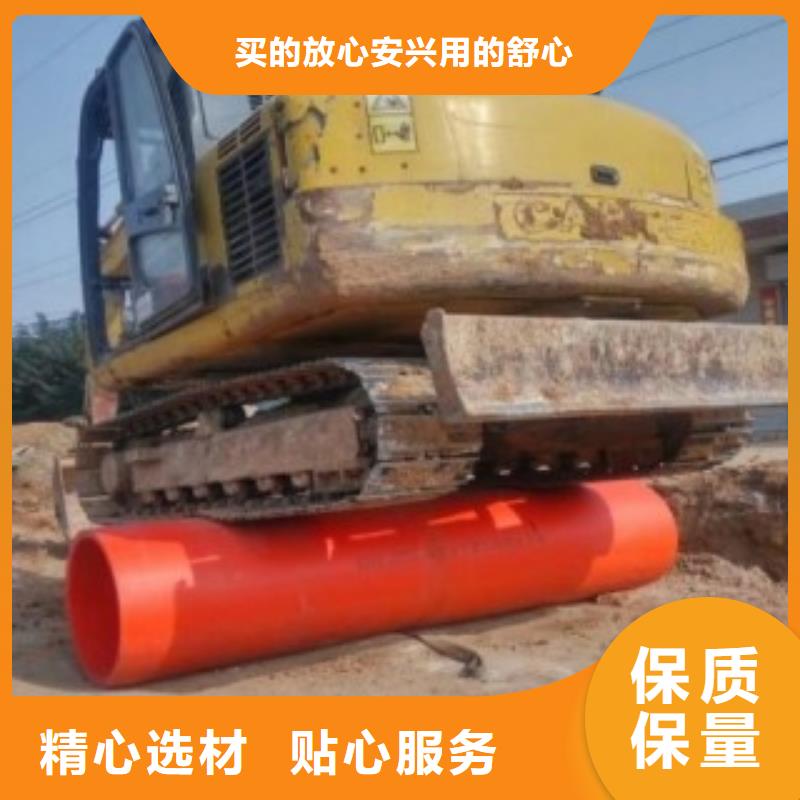

通过将尺寸规格相近的隧道逃生管道与钢管分别进行抗冲击试验，论证聚乙烯管应用于公路隧道坍塌逃生应急救援的可行性。试验材料：
1、Q235螺旋缝埋弧焊钢管，规格为Φ620*10。 屈服强度σ1=215GPa，弹性模量弹性模量E1=210MPa；泊松比ν1=0.25。
2、聚乙烯隧道逃生管道，规格为Φ800*30 , 屈服强度σ1=3.7GPa，弹性模量E1=700MPa；泊松比ν1=0.42。
根据Hertxz接触力学理论，采用Thornton假设，设材料具有理想弹塑性，则两接触物体之间的接触压力，在能量分析的基础上，圆管受到侧向冲击时局部凹陷值△与侧向载荷 P之间的关系，则可推出圆管受到侧向冲击时局部凹陷值，为圆管材料的屈服应力；Ｈ为圆管的厚；Ｄ为圆管的直径。
DN800逃生管道（分子量约为250万），规格为Φ高分子量聚乙烯*30mm其主要参数取值为：屈服强度σ1=3.7GPa，弹性模量：E1=700MPa；泊松比ν1=0.42； 密度：ρ1=950kg/m3。冲击试件为块状花岗岩，初步选定岩块直径为0.67m，岩体参数取值为：弹性模量 E2=40GPa， 泊松比ν2=0.2 ，密度ρ2=2500kg/m3。 岩块重量 W=400kg。取隧道中心及边顶部到圆管顶部的高度的极限值H为7m和5m,将块石自由释放，分别对DN800逃生管道和钢管进行冲击，此时可根据能量守恒定律计算出岩块下落速度，分别为v1=11.7m/s和v1=9.9m/s。 取不同圆管壁厚H进行计算，随着圆管壁厚的增加，块石下落引起的圆管凹陷变形值越来越小。
当块石下落高度ｈ＝7ｍ时、壁厚Ｈ＝24mm时，DN800逃生管道的凹陷变形值Δ＝0.048m，约为圆 管直径的8%；当下落高度h＝5ｍ时、壁厚Ｈ＝24mm时，凹陷变形值 Δ＝0.038m，变形值更小。此时，DN800逃生管道变形凹陷后，管内的通行空间为740mm，满足人体工程学要求，人能通过应急管道。当壁厚较小时，变形值增大，可能不，当壁厚更大时，尽管性增加，但管材重量 也随之增加，致使成本上升，搬运困难。 因此，设计中取DN800逃生管道壁厚为30mm是适宜的。
近年来世瑞新材料科技(西双版纳市分公司)所制造的各种 隧道逃生管道广泛应用各种行业，遍布全国各地，获得良好的市场信誉。 本公司生产的 隧道逃生管道可根据客户的不同要求进行设计配置，工艺控制严格，装备完善，检测手段。严格的质量管理，使我们的 隧道逃生管道产品从开始就以高起点、高标准进入市场。 隧道逃生管道产品投入市场后，得到客户的广泛好评。
逃生管安装施工注意事项：
1. 施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料，除整节隧道逃生管，新材料逃生管外应同时备足1米、2米、3米短节管道、转接接头。
2. 隧道逃生管，新材料逃生管经加工使用，结合材质及现场实际情况分别进行加工，连接简单、牢固、紧密可靠，且在地面做好临时固定措施，施工时管口可加临时封盖，并易于打开和封闭。
3. 隧道逃生管，新材料逃生管所用管材采用φ800mm的新材料逃生管道，管节长度为15m，壁厚30mm，管节间可采用直径大于逃生管道直径的套管连接，每端连接1m,采用橡胶圈或木楔临时固定。为保证管道承受坍塌体的压力，对采用的材质管材，必须确保其承压能力和连接头的牢固，并经试验室具体试验后，方可用于隧道中。
4. 隧道逃生管，新材料逃生管采用φ800mm的承插新材料逃生管管道，设置起点为施作好的二衬端头处，距二衬端头距离不得大于5米，从衬砌工作面布置至距离开挖面20m以内的适当位置，新材料逃生管逃生管道沿着初期支护的一侧向掌子面铺设，管内预留工作绳，方便逃生、抢险、联络和传输各种物品，承插新材料逃生管管道纵向连接可采用链条等措施，防止坍塌时将新材料逃生管管道冲脱。
5. 隧道逃生管，新材料逃生管在二衬台车移动就位过程中，临时拆移时应逐节拆除，严禁一次拆除到位，以随时确保逃生管道的效用。
